GS2110-WTBD

GS2107-WTBD

显示部分

种类

TFT彩色液晶

画面尺寸

10寸

7寸

分辨率

800×480[点]

显示尺寸

W222×H132.5[mm]

(横向显示时)

W154×H85.9[mm]

(横向显示时)

显示字符数

16点字体时:50字×30行(全角)(横向显示时)

显示色

65536色

亮度调节

32级调整

背光灯

LED方式(不可以更换)

可以设置背光灯OFF/屏幕保护时间

触摸面板

方式

模拟电阻膜方式

触摸键尺寸

最小2x2[点](每个触摸键)

同时按下

不可同时按下(仅可触摸1点)

寿命

100万次(操作力0.98N以下)

存储器

C驱动器

内置快闪卡9M字节(工程数据存储用、OS存储用)

寿命(写入次数)10万次

RS-422

RS-422、1ch

传送速度:115200/57600/38400/19200/9600/4800bps

连接器形状:D-Sub9针(母)

用途:连接设备通讯用
终端电阻:330Ω固定

RS-232

RS-232、1ch

传送速度:115200/57600/38400/19200/9600/4800bps

连接器形状:D-Sub9针(公)

用途:连接设备通讯用，条形码阅读器用、打印机、
连接计算机用(FA透明功能)

以太网

数据传送方式:100BASE-TX、10BASE-T、1ch

连接器形状:RJ-45(模块插孔)

用途:连接设备通讯用
连接计算机用(软件包数据读取/写入、FA透明功能)

USB

依据串行USB(全速12Mbps)标准、1ch

连接器形状:Mini-B

用途:连接计算机用(软件包数据读取/写入、FA透明功能)

SD存储卡

依据SD规格1ch

支持存储卡:SDHC存储卡、SD存储卡

用途:软件包数据读取/写入、日志数据保存

蜂呜输出

单音色(长/短/无可调整)

保护构造

IP65F(仅面板正面部分)

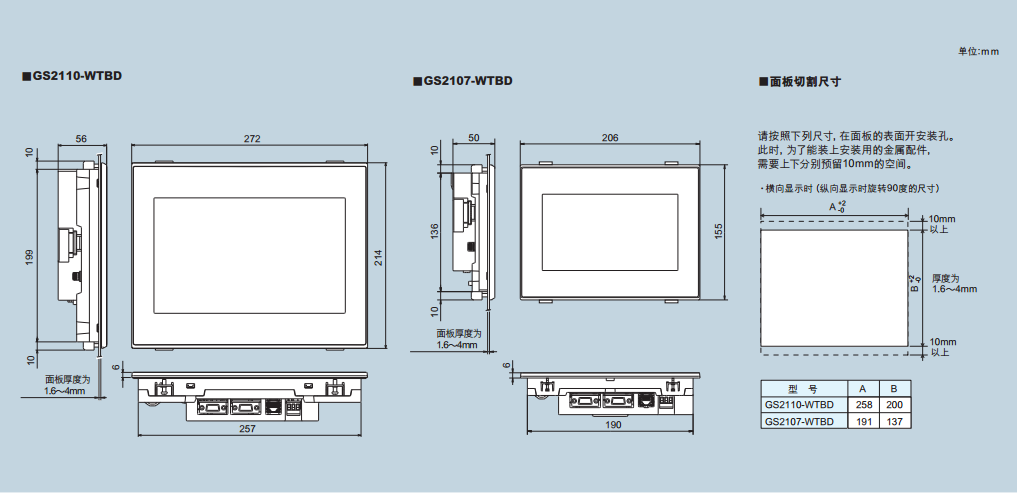

外形尺寸

W272×H214×D56[mm]

W206×H155×D50[mm]

面板开孔尺寸

W258×H200[mm](横向显示时)

W191×H137[mm](横向显示时)

质量

约13kg(不包括安装用的金属配件)

约0.9kg(不包括安装用的金属配件)

对应软件包
( GT Designer3的版本)

Version 1.105K以后
