防护等级

IP20

变频器

输出频率

0.1...599Hz

控制类型

异步电机

无传感器电压矢量控制，有传感器电流矢量控制，5点压频比，节能模式

同步电机

开环同步电机控制 (带和不带失速监测)，闭环同步电机控制，同步磁阻电机控制

功率范围

重载0.75…22kW

重载30…75kW

功能

I/O的数目

模拟输入

2: 1个可配置(电压/电流/热探针)和1个双极差动式±10 V c

3: 可配置为电压(0...±10 V c)或电流(0-20 mA/4-20 mA)，

包括2个还可用于探针(PTC、 PT100、 PT1000或KTY84)

数字输入

5 + 2: 5个可配置(正逻辑或负逻辑)，2个可配置为数字输入或输出

8: 可配置（正逻辑或负逻辑）

模拟输出

1: 可配置为电压(0...10 V c)或电流(x...20 mA)

2: 可配置为电压(0..10 V c)或电流(x...20 mA)

逻辑输出

2: 可分配

1: 可分配

继电器输出

2: 1个带常开/常闭触点，1个带常开触点

3: 1个带常开/常闭触点，2个带常开触点

安全功能输入

2: STO_A，STO_B用于STO安全功能

2: STO_A，STO_B用于STO安全功能

对话工具

通讯

集成通讯协议

Ethernet IP/Modbus TCP, 或Modbus

2个双重端口，可用于Ethernet IP/ModbusTCP，

2个端口用于Modbus串行连接

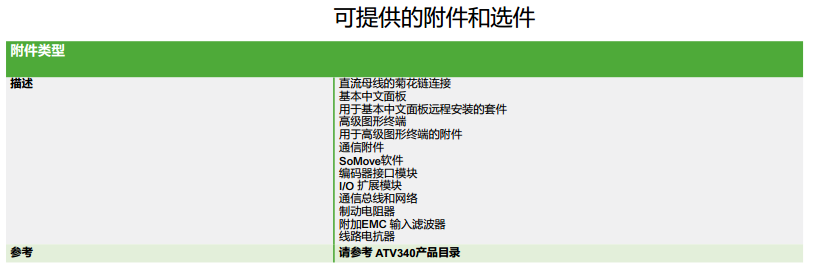

可选配件

CANopen RJ45菊花链、 Sub-D和螺钉端子，PROFINET，Profibus DP V1，EtherCAT以及DeviceNet

减小电流谐波

EMC滤波器

集成滤波器

C2或C3 级 EMC

作为一个选件

C2或C3 级 EMC (电机电缆更长)

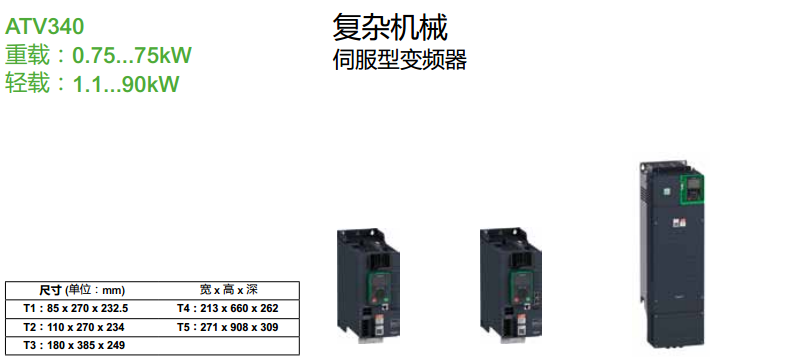

电机功率

KW/HP

0.75/1

ATV340U07N4   T1

ATV340U07N4E   T1

1.5/2

ATV340U15N4   T1

ATV340U15N4E   T1

2.2/3

ATV340U22N4   T1

ATV340U22N4E   T1

3/3

ATV340U30N4   T1

ATV340U30N4E   T1

4/5

ATV340U40N4   T1

ATV340U40N4E   T1

5.5/7

ATV340U55N4   T2

ATV340U55N4E   T2

7.5/10

ATV340U75N4   T2

ATV340U75N4E   T2

11/15

ATV340D11N4   T3

ATV340D11N4E   T3

15/20

ATV340D15N4   T3

ATV340D15N4E   T3

18.5/25

ATV340D18N4   T3

ATV340D18N4E   T3

22/30

ATV340D22N4   T3

ATV340D22N4E   T3

30/40

ATV340D30N4E   T4

37/50

ATV340D37N4E   T4

45/60

ATV340D45N4E   T5

55/75

ATV340D55N4E   T5

75/100

ATV340D75N4E   T5
