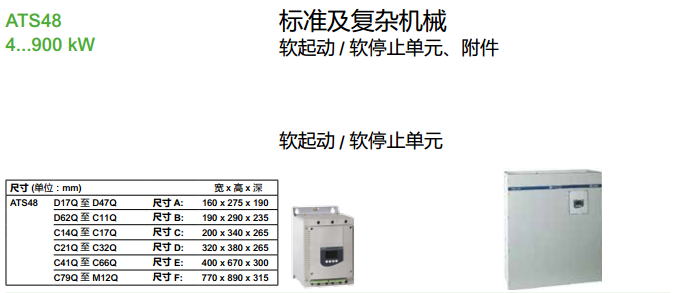

ATS48软启动施耐德

价格：￥

产品型号：

商品信息

商品描述

电源电压应用类型			三相230...415 V(1) 标准		重载 (2)
起动器控制电源电压			220...415 V
保护		防护等级	IP20： ATS48D17● 至 ATS48C11● 起动器 IP00： ATS48C14● 至 ATS48M12● 起动器
保护		电机热保护	10 级		20 级
EMC		A 类	在所有起动器上
EMC		B 类	在额定电流最高达 170 A 的所有起动器上
起动模式			转矩控制(施耐德电气独创的TCS转矩控制算法)
I/O		PTC 输入	1 个 PTC 探头
		逻辑输入	4 个逻辑输入，其中 2 个可以配置
		逻辑输出	2 个可配置的逻辑输出
		模拟输出	1 个模拟输出
		继电器输出	3 个继电器输出，其中 2 个可以配置

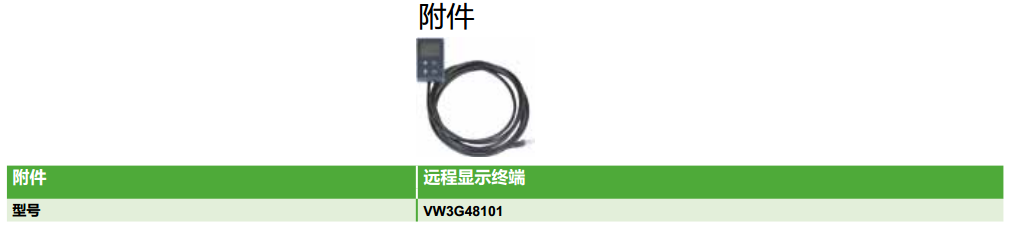

对话工具			集成的或远程显示终端，或 PowerSuite 软件包 (3)
通讯(4)		集成通讯协议	Modbus
通讯(4)		可选配件	DeviceNet, Ethernet TCP/IP, Fipio, Profibus DP
电机功率
230 V	400 V	额定电流
kW	kW	(IcL)
3	5.5	12 A	–		ATS48D17Q	尺寸 A
4	7.5	17 A	ATS48D17Q	尺寸 A	ATS48D22Q	尺寸 A
5.5	11	22 A	ATS48D22Q	尺寸 A	ATS48D32Q	尺寸 A
7.5	15	32 A	ATS48D32Q	尺寸 A	ATS48D38Q	尺寸 A
9	18.5	38 A	ATS48D38Q	尺寸 A	ATS48D47Q	尺寸 A
11	22	47 A	ATS48D47Q	尺寸 A	ATS48D62Q	尺寸 B
15	30	62 A	ATS48D62Q	尺寸 B	ATS48D75Q	尺寸 B
18.5	37	75 A	ATS48D75Q	尺寸 B	ATS48D88Q	尺寸 B
22	45	88 A	ATS48D88Q	尺寸 B	ATS48C11Q	尺寸 B
30	55	110 A	ATS48C11Q	尺寸 B	ATS48C14Q	尺寸 C
37	75	140 A	ATS48C14Q	尺寸 C	ATS48C17Q	尺寸 C
45	90	170 A	ATS48C17Q	尺寸 C	ATS48C21Q	尺寸 D
55	110	210 A	ATS48C21Q	尺寸 D	ATS48C25Q	尺寸 D
75	132	250 A	ATS48C25Q	尺寸 D	ATS48C32Q	尺寸 D
90	160	320 A	ATS48C32Q	尺寸 D	ATS48C41Q	尺寸 E
110	220	410 A	ATS48C41Q	尺寸 E	ATS48C48Q	尺寸 E
132	250	480 A	ATS48C48Q	尺寸 E	ATS48C59Q	尺寸 E
160	315	590 A	ATS48C59Q	尺寸 E	ATS48C66Q	尺寸 E
–	355	660 A	ATS48C66Q	尺寸 E	ATS48C79Q	尺寸 F
220	400	790 A	ATS48C79Q	尺寸 F	ATS48M10Q	尺寸 F
250	500	1000 A	ATS48M10Q	尺寸 F	ATS48M12Q	尺寸 F
355	630	1200 A	ATS48M12Q	尺寸 F	–

(1) 适用于内三角型连接
(2) 起动时间大于 30 秒 (风机、大惯性机械与压缩机)
(3) (4) SoMove 软件与通讯协议，见第 69页

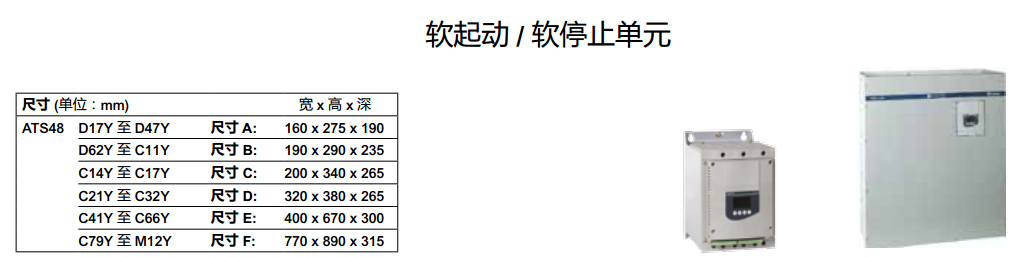

电源电压应用类型												三相208...690 V 标准
起动器控制电源电压												110...230 V
特性												与 230...415 V 起动器的特性相同
电机功率											额定
208V	230V	460V	575V	230V	400V	440V	500V	525V	660V	690V	电流
HP				kW							(IcL)
2	3	7.5	10	3	5.5	5.5	7.5	7.5	9	11	12A	–		ATS48D17Y	尺寸 A
3	5	10	15	4	7.5	7.5	9	9	11	15	17A	ATS48D17Y	尺寸 A	ATS48D22Y	尺寸 A
5	7.5	15	20	5.5	11	11	11	11	15	18.5	22A	ATS48D22Y	尺寸 A	ATS48D32Y	尺寸 A
7.5	10	20	25	7.5	15	15	18.5	18.5	22	22	32A	ATS48D32Y	尺寸 A	ATS48D38Y	尺寸 A
10	–	25	30	9	18.5	18.5	22	22	30	30	38A	ATS48D38Y	尺寸 A	ATS48D47Y	尺寸 A
–	15	30	40	11	22	22	30	30	37	37	47A	ATS48D47Y	尺寸 A	ATS48D62Y	尺寸 B
15	20	40	50	15	30	30	37	37	45	45	62A	ATS48D62Y	尺寸 B	ATS48D75Y	尺寸 B
20	25	50	60	18.5	37	37	45	45	55	55	75A	ATS48D75Y	尺寸 B	ATS48D88Y	尺寸 B
25	30	60	75	22	45	45	55	55	75	75	88A	ATS48D88Y	尺寸 B	ATS48C11Y	尺寸 B
30	40	75	100	30	55	55	75	75	90	90	110A	ATS48C11Y	尺寸 B	ATS48C14Y	尺寸 C
40	50	100	125	37	75	75	90	90	110	110	140A	ATS48C14Y	尺寸 C	ATS48C17Y	尺寸 C
50	60	125	150	45	90	90	110	110	132	160	170A	ATS48C17Y	尺寸 C	ATS48C21Y	尺寸 D
60	75	150	200	55	110	110	132	132	160	220	210A	ATS48C21Y	尺寸 D	ATS48C25Y	尺寸 D
75	100	200	250	75	132	132	160	160	220	250	250A	ATS48C25Y	尺寸 D	ATS48C32Y	尺寸 D
100	125	250	300	90	160	160	220	220	250	315	320A	ATS48C32Y	尺寸 D	ATS48C41Y	尺寸 E
125	150	300	350	110	220	220	250	250	315	400	410A	ATS48C41Y	尺寸 E	ATS48C48Y	尺寸 E
150	–	350	400	132	250	250	315	315	400	500	480A	ATS48C48Y	尺寸 E	ATS48C59Y	尺寸 E
–	200	400	500	160	315	355	400	400	560	560	590A	ATS48C59Y	尺寸 E	ATS48C66Y	尺寸 E
200	250	500	600	–	355	400	–	–	630	630	660A	ATS48C66Y	尺寸 E	ATS48C79Y	尺寸 F
250	300	600	800	220	400	500	500	500	710	710	790A	ATS48C79Y	尺寸 F	ATS48M10Y	尺寸 F
350	350	800	1000	250	500	630	630	630	900	900	1000A	ATS48M10Y	尺寸 F	ATS48M12Y	尺寸 F
400	455	1000	1200	355	630	710	800	800	–	–	1200A	ATS48M12Y	尺寸 F	–
